您现在的位置:首页>解决方案>技术文档>常用数控系统程序举例> HNC21M

常用数控系统程序举例-HNC21M

1. 加工程序清单

主程序:

%0068

N10 G54 X0 Y0 Z50

N15 G90 G17 M03 S600

N20 G43 Z-5 H02

N25 M98 P200

N30 G68 X0 Y0 P45

N40 M98 P200

N60 G68 X0 Y0 P90

N70 M98 P200

N20 G49 Z50

N80 G69 M05 M30

%200

N100 G41 G01 X20 Y-5 D02 F300

N105 Y0

N110 G02 X40 I10

N120 X30 I-5

N130 G03 X20 I-5

N140 G00 Y-6

N145 G40 X0 Y0

N150 M99

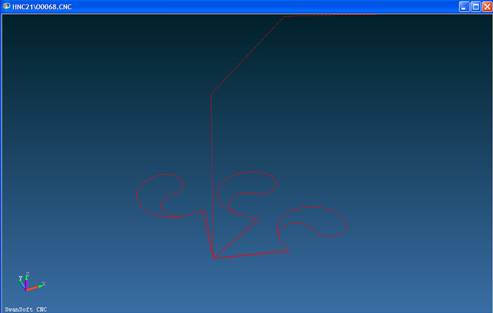

2. 三维加工视窗
万象城网页版-万象城(中国)
3. 二维加工轨迹线
万象城网页版-万象城(中国)
